爆炸性环境用电气设备的分类及分组

2023-08-03 15:03:27 815

正安防爆

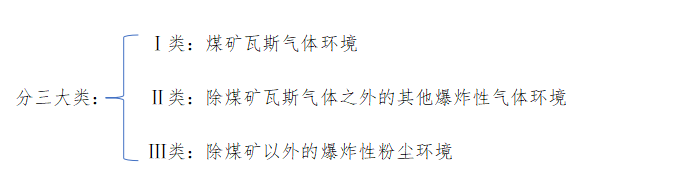

1、爆炸性环境用电气设备的分类:

正安防爆

2、爆炸性环境用电气设备的分级

1)爆炸性气体环境电气设备的分级

按最大试验安全间隙分级MESG)

MESG=1.14 (mm)

类不分级

标志

煤矿井下甲烷

0.9MESG1.14(mm)

A级

标志为A

代表气体丙烷

0.5≤MESG≤0.9(mm)

B级

标志为B

代表气体乙烯

MESG0.5(mm)

C级

标志为C

代表气体氢气

按最小点燃电流比分级MICR

最小点燃电流在规定的试验条件下对电阻电路或电感电路用火花试验装置进行3000次火花试验。能够发生点燃的最小电流

最小点燃电流比(MICR):各种气体或蒸汽与空气的混合物的最小点燃电流对甲烷与空气的混合物的最小点燃电流之比。

MICR=1.0

类不分级

标志

煤矿井下甲烷

0.8<MICR<1.0

A级

标志为A

代表气体丙烷

0.45≤MICR≤0.8

B级

标志为B

代表气体乙烯

MICR< 0.45

C级

标志为C

代表气体氢气

2)爆炸性粉尘环境电气设备的分级

A级    可燃性飞絮      如棉纤维、 亚麻纤维

B级    非导电性粉尘    如玉米粉、 糖粉

C级    导电性粉尘      如镁粉、 铝粉、火药、炸药性粉尘

3)Ⅱ类电气设备最高表面温度的分组

按易燃物质的引燃温度(自燃温度),分为六组,具体范围为:

设备温度组别

允许最高表面温度

适用气体引燃温度

T1

≤450

450

T2

300

300

T3

200

200

T4

135

135

T5

100

100

T6

85

85

爆炸性气体分类、分级、分组举例表

类和级

最大试验安全间隙MESG(mm)

最小点燃电流比MICR

引燃温度(℃)与组别

T1

T2

T3

T4

T5

T6

T>450

450≥T>300

300≥T>200

200≥T>135

135≥T>100

100≥T>85

1.14

1.0

甲烷






A

0.9MESG1.14(mm)

0.8<MICR<1.0

乙烷、丙烷、丙酮、苯乙烯、氯乙烯、氯苯、甲苯、苯、氨、甲醇、一氧化碳、乙酸乙酯、乙酸

丁烷、乙醇、丙烯、丁醇、乙酸丁酯、乙酸戊酯、乙酸酐、氯乙烯

戊烷、己烷、庚烷、葵烷、辛烷、汽油、硫化氢、环己烷

乙醚、乙醛


亚硝酸乙酯

B

0.5≤MESG≤0.9(mm)

0.45≤MICR≤0.8

二甲醚、民用煤气、环丙烷

环氧乙烷、环氧丙烷、丁二烯、乙烯

异戊二烯、四氢呋喃

二乙醚、四氢乙烯



C

MESG0.5(mm)

MICR< 0.45

水煤气、氢

乙炔



二氧化硫

硝酸乙酯







爆炸性气体环境用电气设备的选型


在爆炸性气体环境内,电气设备应根据下列因素进行选择:

总体要求

1.安全原则

安全是选型的首要原则,选用防爆电气设备须与爆炸危险场所的区域等级和爆炸性混合物的级别、组别相适应,否则就不能保证安全。

2.符合标准要求

选用防爆电气设备必须遵守国家有关安全法规及相关防爆标准。

3.环境要求

防爆电气设备规定的环境条件温度范围为:-20~+40℃温度过高、过低都需采取特殊的设计、试验等措施。此外,还要考虑其他环境条件对防爆性能的影响(例如:危险化学品作业场所中普遍存在既有易燃易爆的危险,还同时受到化学腐蚀,或盐雾、或高温、低温、高湿,或沙尘、雨水,或振动的影响)。对于户外使用的防爆电气设备,其外壳防护等级建议不低于IP55

4.便于维护

防爆电气设备使用期间的维护和保养是确保安全可靠的重要保证。在相同的功能要求条件下,选择结构越简单越好。此外还须考虑同一工程项目内使用防爆电气设备的互换性,便于维护管理。必要时,还应考虑系统运行要求,如连续运行的自动化系统应优先选用本质安全型产品。

爆炸性气体环境用电气设备的选型

1.根据区域类别选型

根据爆炸危险场所区域划分图确定危险区域:0区、1区、2区,如表1

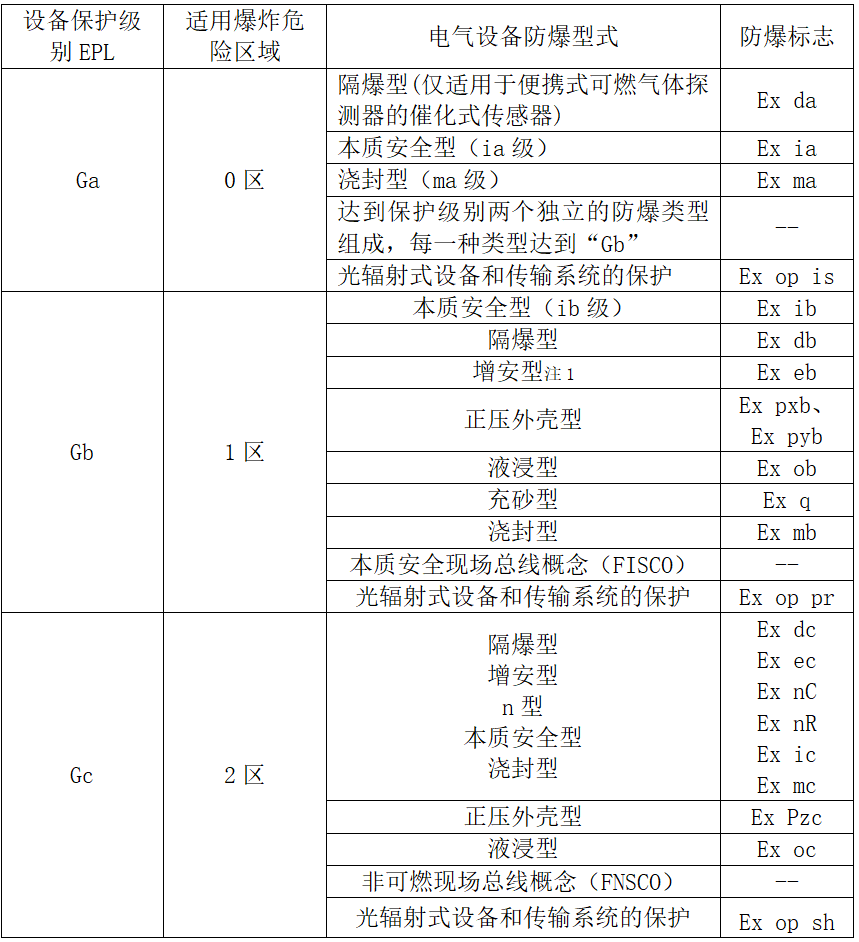

表1、根据爆炸危险区域选择设备保护级别(EPL)和防爆结构

正安防爆

注1:在1区Gb中使用的“eb”型电气设备仅限于下列电气设备:在正常运行中不产生火花、电弧或危险温度的接线盒和接线箱,包括主体为“db”或“mb”型,接线部分为“eb”型的电气产品;配置有合适热保护装置的“eb”型低压异步电动机(频繁和环境条件恶劣者除外);“eb”型荧光灯。

2.根据气体或蒸气的引燃温度选型

要根据危险环境可能存在的可燃性气体/蒸气的种类来选择防爆电气设备的级别和温度组别。电气设备应按其最高表面温度不超过可能出现的任何气体或蒸气的引燃温度选型,电气设备必须在被标志的温度范围内使用。

3.根据设备类别选型

电气设备应按照表2的要求选型

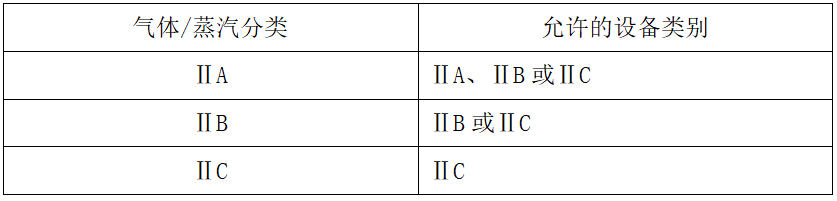

表2 气体/蒸汽分类与设备类别间的关系
正安防爆

当电气设备标志适用于特定气体或蒸汽时,没有经过有能力机构的全面评定、证明能够与其他气体或蒸汽一起使用时,不能与其他气体或蒸汽一起使用。

选型举例

某沿海地区柴油库储罐附近,危险区域划分为2区,需安装一批防爆控制箱。
1.区域划分:爆炸危险区域2区;

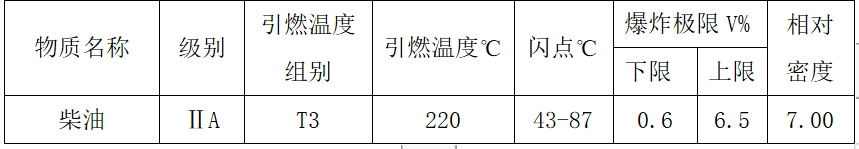

2.物质特性(查GB 50058物质特性表);
正安防爆

3.使用环境:

  • 由于在南方沿海地区,雷暴降雨频繁;
  • 由于受海洋气候的影响,有较强的盐雾腐蚀。

4.使用要求:电缆配线方式。

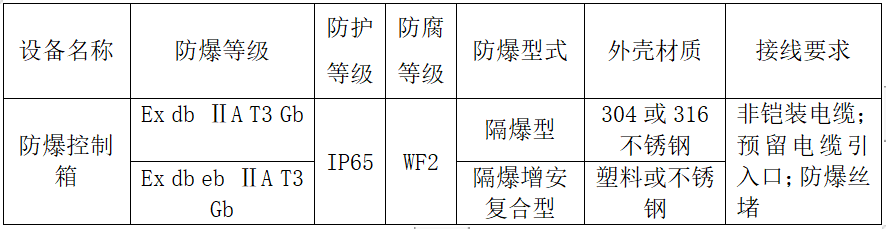

选用的电气设备:
正安防爆
总之,我们在确定产品防爆标志时,应综合考虑到实际应用要求中的各种具体因素,使确定的防爆标志安全可靠、经济、合理




来源:网络搜集
